GH3536镍基变形高温合金
中国牌号：GH3536/GH536/GH22、GH536 (GH3536)美国牌号：HastelloyX/UNS NO6002
法国牌号：NC22FeD
德国牌号：NiCr22FeMo
英国牌号：Nimonic PE13
一、GH3536 概述
GH3536是主要用铬和钼固溶强化的一种含铁量较高的镍基高温合金，具有良好的抗养化和耐腐蚀性能，在900℃以下有中等的持久和蠕变强度，冷、热加工成型性和焊接性能良好。使用于制造航空发动机的燃烧室部件和其他高温部件，在900℃以下长期使用，短时工作温度可达1080℃。供应的主要品种有板材、带材、管材、棒材、锻件、环形件和精密铸件。
1.1 GH3536 材料牌号 GH3536(GH536,GH22,GH334,GH739,SG-5)
1.2 GH3536 相近牌号 UNS NO6002，HastelloyX（美国），NC22FeD（法国）， NiCr22FeMo（德国），Nimonic PE13（英国）
1.3 GH3536 材料的技术标准
1.4 GH3536 化学成分 见表1-1。
表1-1%
| C | Cr | Ni | Co | W | Mo | Al | Ti | Fe | B | Cu | Mn | Si | P | S |
| 不大于 | ||||||||||||||
| 0.05～0.15 | 20.5～23.0 | 余量 | 0.50～2.50 | 0.20～1.00 | 8.0～10.0 | ≤0.50 | ≤0.15 | 17.0～20.0 | 0.010 | 0.50 | 1.00 | 1.00 | 0.025 | 0.015 |
1.5 GH3536 热处理制度 板材和管材：1130～1170℃，快速空冷或水冷；棒材和环形件检验试样：1175℃±15℃，空冷或更快冷却；带材：1065～1105℃，快速冷却。

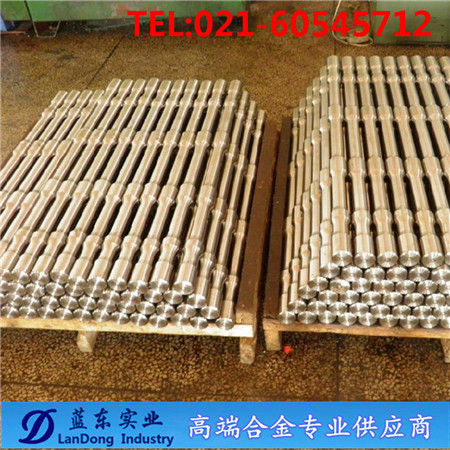

1.6 GH3536 品种规格与供应状态 供应δ0.5～4.0mm的板材，δ0.05～0.8mm的带材，外径4～20mm、壁厚1.0～2.0mm的管材，直径0.2～10.0mm的焊丝，直径≤300mm的棒材和各种直径及壁厚的环形件以及不同形状和尺寸的精密铸件。板材、带材和管材经固溶处理和酸洗后供应，带材也可呈冷轧状态供应；焊丝以硬态、半硬态、固熔加酸洗、光亮固溶处理状态成盘交货，也可以直条交货；棒材和环形件不经热处理交货。精密铸件于铸造状态供应。
1.7 GH3536 熔炼与铸造工艺 上海蓝东实业采用电弧炉加电渣或非真空感应炉加电渣重熔工艺。生产铸件则采用感应炉重熔母合金后浇注于加热的模壳内，浇注速度以快些为好。
1.8 GH3536 应用概况与特殊要求 该合金在国外航空发动机和民用工业中获得了极为广泛的应用，我国主要用于制造燃烧室部件和其他热端部件以及蜂窝结构等。合金在高温下长期使用后有一定的时效硬化现象。
二、GH3536 物理及化学性能
2.1 GH3536 热性能
2.1.1 GH3536(GH536) 熔化温度范围 1295～1381℃。
2.1.2 GH3536(GH536) 热导率 见表2-1。
2.1.3 GH3536 比热容 见表2-2。
2.1.4 GH3536 线膨胀系数 见表2-3。
2.1.5 GH3536 合金铸件的热扩散率 见表2-4。
表2-1
| θ/℃ | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| λ/（W/（m·℃）） | 13.38 | 17.97 | 20.27 | 22.40 | 24.62 | 26.79 | 29.05 | 31.14 | 33.44 |
表2-2
| θ/℃ | 17 | 100 | 200 | 280 | 408 | 500 | 600 | 700 | 800 | 900 |
| c/(J(kg·℃)) | 372.6 | 372.6 | 389.4 | 456.4 | 427.1 | 452.2 | 464.7 | 515.0 | 535.9 | 561.0 |
1、固溶处理温度范围是1160℃～1190℃，最好在1175℃左右。
为得到最大的蠕变强度，建议冷却方式为水淬。对于厚度小于1.5mm 的材料，也可采用快速空冷。去应力退火温度为最高870℃。在热处理过程中，必须保持工件清洁。
2、去氧化皮的表面氧化物和焊缝周围的焊渣的附着性比不锈钢更强，推荐使用细晶砂带或细晶砂轮进行打磨。
3在用HNO3/HF 混合酸进行酸洗前必须喷砂或打磨将氧化膜打碎。
4、机加工 的机加工要在固溶处理态进行。由于Nicrofer 4722 Co 的加工硬化较高，因此宜采用低切削速度和重进刀进行加工，才能车入已冷作硬化的表层下面。
5、焊接 能用各种焊接工艺焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊。优先考虑采用脉冲电弧焊。焊接前，材料需为固溶处理态，去除氧化皮、油污和各种标记印痕，焊缝两边约25mm 宽范围需打磨至光亮金属表面。采用低热量输入，层间温度不超过100℃。
6、不需要焊前和焊后热处理。
